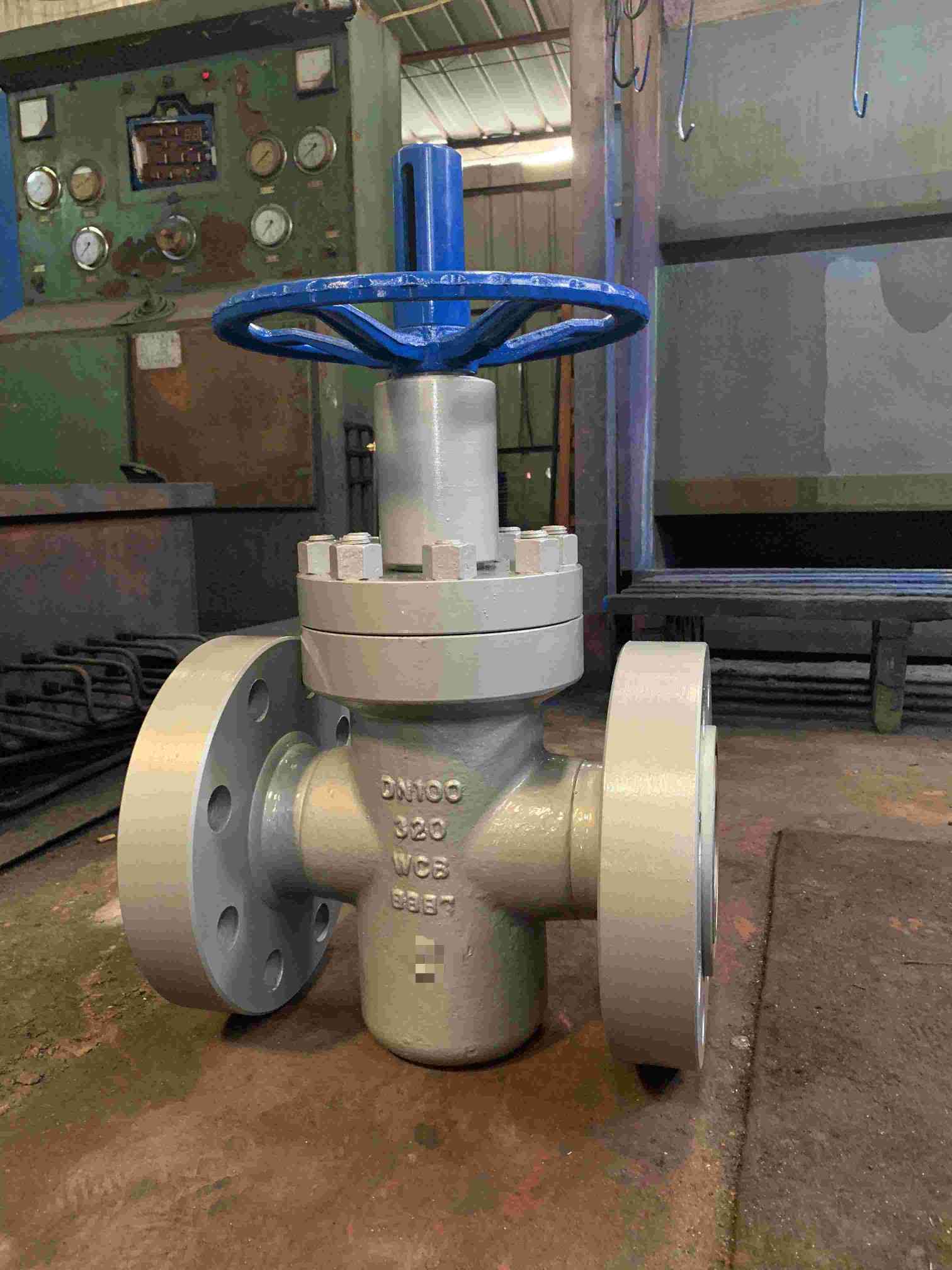

平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

平板閘閥按驅動方式可分為手動平板閘閥、動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃平板閘閥等。

使用特點

一、

本系列產品采用新型浮動式密封結構，適用于壓力大于15.0MPa，溫度-29~121℃的油品、等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是工***一種理想的新型裝備。

二、結構特征與工作原理

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成***道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

三、使用、維護、保養及注意事項

1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。

3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。

4. 關閉閥門時嚴禁使用加力桿，閘板關閉至***時手輪應回轉1/2圈使閘板處于浮動狀態。

5. 閥門在使用過程中，有注脂閥的應定期向閥帽注脂接頭注入定量潤滑脂。

6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。

7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

適用場合

1. (Class150~900/PN1.0~16.0MPa，工作溫度-29~121℃)、輸送管線。帶導流孔的平板閘閥還便于清掃管線。

2. 成品油的輸送管線和貯存設備。

3. 、的開采井口裝置，也就是采油樹用閥。

4. 帶有懸浮顆粒的介質的管道。

5. 城市煤輸送管線。

6. 自來水工程。

優點

流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因 此平板閘閥液能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

缺點

當介質壓力低時，金屬密封面的密封力不足以達到滿意的密封。相反當介質壓力高時，如果密封面不用系統介質或外來介質潤滑時，經常啟閉就可 能使密封面磨損過大。另一個不足是，在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50%時，這種閥門對流量的控制才較敏感。而且，閘板在卻斷 高速和高密度介質流時，會產生劇烈振動。如果將閥座做成V形通口并和閘板緊密的導向，則它也可用作節流。

選用原則

1. 、的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。

2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。

3. 、的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。

4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。

5. 城市煤輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。

6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。

常見規范

規格范圍	規格五十到三百
溫度范圍	負二十攝氏度≈五百五十攝氏度
壓力范圍	壓力范圍十六到一百
閥體材質	WCB/304/316/WC6/WC9
閥桿材質	F6A/F304/F316/F304/F304
閥蓋材質	與本體一樣
閥板材質	不銹鋼/合金鋼
連接方式	法蘭
適用范圍	水、油品、體、燃及某些腐蝕性液體

規格范圍

規格五十到三百

溫度范圍

負二十攝氏度≈五百五十攝氏度

壓力范圍

壓力范圍十六到一百

閥體材質

WCB/304/316/WC6/

WC9

閥桿材質

F6A/F304/F316/F304/F304

閥蓋材質

與本體一樣

閥板材質

不銹鋼/合金鋼

連接方式

法蘭

適用范圍

水、油品、體、燃及某些腐蝕性液體

用途

平板閘閥適用于、、化工、環保、城市管道、燃管線等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于開采和凈化的長輸管線。

平板閘閥口徑范圍:DN25~1200 壓力范圍:0.6MPa~45MPa 150Lb~3000Lb

有導流孔平板閘閥用于需要通球清管的管線，無導流孔用于不需要通球清管的管線上。

訂貨須知：尊敬的用戶您好：如果在您確定要使用Z43Y高壓平板閘閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。一、1.產品名稱與型號，2.閥門的口徑，3.閥門使用的管道壓力，4.閥門的主體材質，5,工況的使用溫度，是否帶附件以便我們 為您正確選型。二、若已經由設計單位選定Z43Y高壓平板閘閥型號，請按相關型號直接向我們銷售部訂購。三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的滄海閥門技術人員免費為您審核把 關。
